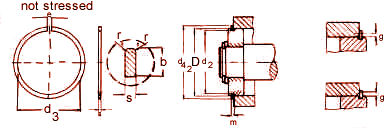

Snap Ring For Shafts


DIN 5417


Nominal dimension RING GROOVE
Housing dia.
d1

h11
d3
Tolerance
a
~
b
~
d5
Coefficient
K (kg x mm)
Weight
( kg /1,000)
d2
Tolerance

min
dim.
Ax.groove
area
Fp (mm2)
16
1.00
17.30
+0.180
3.30
2.00
1.70
1849
0.720
16.80
+0.110
1.10
20.60
17
1.00
18.30
-0.100
3.60
2.50
1.70
1811
0.800
17.80
+0.110
1.10
21.88
18
1.00
19.50
-
4.10
2.50
1.70
1825
0.900
19.00
+0.150
1.10
29.03
19
1.00
20.50
+0.210
3.70
2.50
2.00
1725
0.990
20.00
+0.150
1.10
30.60
20
1.00
21.50
-0.130
3.80
2.50
2.00
1695
1.060
21.00
+0.150
1.10
32.20
-
-
-
-
-
-
-
-
-
-
-
-
-
21
1.00
22.50
-
3.90
2.50
2.00
1729
1.170
22.00
+0.150
1.10
33.80
22
1.00
23.50
-
3.90
2.50
2.00
1760
1.280
23.00
+0.150
1.10
35.35
23
1.20
24.60
-
4.00
2.50
2.00
2885
1.480
24.10
+0.150
1.30
40.70
24
1.20
25.90
+0.210
4.15
2.50
2.00
2845
1.600
25.20
+0.210
1.30
46.30
25
1.20
26.90
+0.210
4.30
3.00
2.00
2900
1.720
26.20
+0.210
1.30
48.20
26
1.20
28.50
+0.210
4.30
3.00
2.00
2785
2.000
27.20
+0.210
1.30
50.10
27
1.20
29.10
+0.210
4.40
3.00
2.00
2660
2.000
28.40
+0.210
1.30
60.90
28
1.20
30.10
+0.250
4.80
3.00
2.00
2635
2.100
29.40
+0.210
1.30
63.10
30
1.20
32.10
+0.250
4.80
3.00
2.00
2660
2.350
31.40
+0.250
1.30
67.50
32
1.20
34.40
+0.250
5.00
3.50
2.50
2660
2.500
33.70
+0.250
1.30
87.90
33
1.20
35.50
+0.250
4.90
3.50
2.50
2705
2.650
34.70
+0.250
1.30
90.30
34
1.50
36.50
+0.250
5.20
3.50
2.50
5005
3.800
35.70
+0.250
1.60
92.60
35
1.50
37.80
+0.250
5.40
3.50
2.50
5050
4.000
37.00
+0.250
1.60
113.00
36
1.50
38.80
+0.250
5.50
3.50
2.50
5020
4.150
38.00
+0.250
1.60
116.00
38
1.50
40.80
+0.250
6.00
4.00
2.50
5170
4.400
40.00
+0.250
1.60
123.00
40
1.75
43.50
+0.390
7.00
4.00
2.50
8010
5.300
42.50
+0.250
1.85
162.00
42
1.75
45.50
+0.390
7.00
4.00
2.50
8090
6.000
44.50
+0.250
1.85
170.00
44
1.75
47.50
+0.390
7.00
4.00
2.50
7860
6.450
46.50
+0.250
1.85
177.00
45
1.75
48.40
+0.390
7.00
4.50
2.50
7815
6.600
47.50
+0.250
1.85
181.00
47
1.75
50.50
+0.460
7.00
4.50
2.50
7895
6.900
49.50
+0.250
1.85
189.00
48
1.75
51.50
+0.460
7.00
4.50
2.50
7850
7.500
50.50
+0.300
1.85
193.00
50
2.00
54.20
+0.460
8.00
4.70
2.50
11140
8.500
53.00
+0.300
2.15
243.00
52
2.00
56.20
+0.460
8.00
4.70
2.50
10890
9.400
55.00
+0.300
2.15
252.00
55
2.00
59.20
+0.460
8.00
5.10
2.50
11140
9.750
58.00
+0.300
2.15
266.00
57
2.00
61.20
+0.460
8.00
5.10
2.50
11270
11.650
60.00
+0.300
2.15
276.00
58
2.00
62.20
+0.460
8.00
5.10
2.50
11220
12.000
61.00
+0.300
2.15
280.00
60
2.00
64.20
+0.460
8.00
5.50
2.50
11320
12.700
63.00
+0.300
2.15
290.00
62
2.00
66.20
+0.460
8.00
5.50
2.50
11270
12.750
65.00
+0.300
2.15
299.00
65
2.50
69.20
+0.460
9.30
6.00
3.00
22080
16.700
68.00
+0.300
2.65
313.00
67
2.50
71.50
+0.460
10.00
6.00
3.00
22250
18.600
70.00
+0.300
2.65
323.00
68
2.50
72.50
+0.460
10.00
6.00
3.00
22245
19.300
71.00
+0.300
2.65
327.00
70
2.50
74.50
+0.460
10.00
6.00
3.00
21800
20.200
73.00
+0.300
2.65
337.00
72
2.50
76.50
+0.460
10.00
6.80
3.00
21750
21.200
75.00
+0.300
2.65
346.00
75
2.50
79.50
+0.460
10.00
6.80
3.00
21580
22.600
78.00
+0.300
2.65
360.00
80
2.50
85.50
+0.540
10.00
6.80
3.00
21900
25.000
83.50
+0.350
2.65
448.000
85
3.00
90.50
+0.540
12.00
7.60
3.50
36400
30.100
88.50
+0.350
3.15
477.00
90
3.00
95.50
+0.540
12.00
7.60
3.50
36450
35.500
93.50
+0.350
3.15
504.00
95
3.00
100.50
+0.540
12.00
8.20
3.50
36550
40.000
98.50
+0.350
3.15
532.00
100
3.00
105.50
+0.540
12.00
8.20
3.50
35950
43.500
103.50
+0.350
3.15
559.00
110
4.00
117.50
+0.540
12.00
9.50
3.50
82450
73.000
114.00
+0.540
4.15
704.00
115
4.00
122.00
+0.630
12.00
9.50
3.50
82900
82.000
119.00
+0.540
4.15
735.00
120
4.00
127.00
+0.630
12.00
9.50
3.50
81800
87.000
124.00
+0.630
4.15
767.00
125
4.00
132.00
+0.630
12.00
9.50
4.00
80900
92.000
129.00
+0.630
4.15
797.00
130
4.00
137.00
+0.630
12.00
9.50
4.00
80100
102.000
134.00
+0.640
4.15
829.00
140*
4.00
148.00
+0.630
14.00
11.50
4.00
77500
112.000
144.00
+0.630
4.15
892.00
150
4.00
158.00
+0.630
14.00
11.50
4.00
74800
123.000
155.00
+0.630
4.15
1198.00
160
4.00
169.00
+0.630
14.00
11.50
4.50
73700
133.000
165.00
+0.630
4.15
1275.00
170
4.00
179.50
+0.630
14.00
11.50
4.50
80000
145.000
175.00
+0.630
4.15
1355.00
